Sítotiskové automaty a ovrstvovací stroje

GRÜNIG G-COAT 404 – automatický ovrstvovací stroj

Unikátní konstrukce založená na centrálním vodicím systému vozíku. Bezpečná reprodukovatelnost výsledku ovrstvování zaručena pro přímou vrstvu mokrá do mokré i pro proces dodatečného vrstvení (tolerance +/- 1 mikron). Nátěr z tiskové strany nebo ze strany těrky. Extrémně tichý chod vozíku díky použití speciálních vodicích profilů a pohonu ozubeným řemenem. Rychlost ovrstvení (mezi 90 a 270 cm/min.), počet cyklů (mezi 1 a 5 cykly) a také čekací dobu (mezi 0 a 10 sekundami) lze nastavit na vozíku. Velmi kompaktní konstrukce, vyžaduje málo místa a nenáročnou údržbu.

Specifikace:

• pro maximální formát síta 1250 x 1500 mm
• konstrukce „PLUG & COAT“: vybalte, postavte a ovrstvujte
• špičková kvalita – nízká cena
• automatický proces ovrstvování z jedné strany
• včetně patentovaného korýtka G-COAT 401
• rychlost ovrstvení (mezi 90 a 270 cm/min.), počet cyklů (mezi 1 a 5 cykly) a také čekací dobu (mezi 0 a 10 sekundami) lze nastavit na vozíku

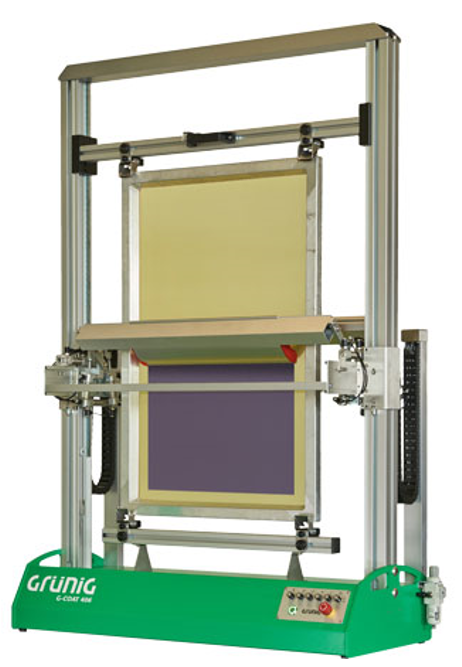

GRÜNIG G-COAT 406 - atraktivní řešení pro automatické oboustranné ovrstvování

Tento stroj umožňuje jednostranné nebo oboustranné simultánní ovrstvování. Je k dispozici ve dvou velikostech, pro síta až do velikosti 700 x 1000 mm nebo 1000 x 1400 mm. Špičková kvalita a atraktivní cena, nedávno vyvinutý, kompaktní stroj nenáročný na údržbu. Pro optimalizaci povrchu nátěru lze nastavit výšku profilu rámu v rozsahu 25 až 100 mm pomocí otočného knoflíku na ovládacím panelu. Stroj byl konstruován jako stolní model, takže jej lze provozovat na jakékoli pracovní ploše, která nabízí dostatečnou stabilitu. Aby bylo zajištěno, že stroj lze postavit i na podlahu, je volitelně k dispozici snadno montovatelná podkonstrukce.

Specifikace:

• konstrukce „PLUG & COAT“: vybalte, postavte a ovrstvujte
• bezpečná reprodukovatelnost +/-1 mikron
• včetně patentovaného korýtka G-COAT 401

GRÜNIG G-COAT 414 – ekonomický a flexibilní ovrstvovací stroj pro velikosti síta až 2 x 2 metry

Stroj je k dispozici pro velikosti síta mezi 1000 x 1200 mm a 2000 x 2000 mm. Pro menší velikosti je k dispozici jako systém PLUG & COAT. Pevná lehká konstrukce a nekomplikovaný koncept ovládání. Díky individuálně řízeným ovrstvovacím korýtkům lze síta potahovat na těrkové nebo tiskové straně, nebo současně na obou stranách. Výšku podpěry síta lze individuálně nastavit, aby byla zaručena ergonomická práce i při manipulaci s malými síty. Držáky síta jsou navrženy tak, aby zvládly tloušťku profilu rámu mezi 20 a 40 mm.

Specifikace:

• zadání parametrů ovrstvení pomocí dotykového terminálu
• volně programovatelný počet programů
• integrovaný měřicí systém pro detekci výšky profilu rámu
• včetně patentovaného korýtka G-COAT 401

GRÜNIG G-COAT 415 –rychlé ovrstvení na obou stranách v jakékoli požadované tloušťce a kvalitě

Pro maximální formát síta 2500 x 5000 mm. Samostatné ovládání obou ovrstvovacích korýtek umožňuje ovrstvovat sítovinu ze strany těrky, z tiskové strany nebo z obou stran. Dotykový terminál, rozhraní uživatelské příručky v několika jazycích, k dispozici je 100 volně definovatelných programů.

Specifikace:

• nejvyšší možná přesnost, tolerance povlaku +/- 1 mikron
• extrémně tichý chod ovrstvovacího vozíku
• dostupné různé verze: čelní nebo boční nakladač, zvýšená spodní konzola pro ergonomickou práci s malými síty a možnost in-line rozšiřitelné technologie zásobníků
• opce: čištění a doplňování korýtka emulzí, jednotka pro příjem vícero sít, kapilární film, sušení horkým vzduchem

GRÜNIG G-COAT 421 - navržen pro ovrstvení velkoformátových sít plně automatickým a bezpečným způsobem

Pro maximální formát síta 7000 mm x 9000 mm. Jedinečná a extrémně odolná konstrukce se speciálními hliníkovými profily. Jednoduché nakládání možné z obou stran. Profesionální automatické ovrstvování pro každý typ aplikace. Patentovaná ovrstvovací hlava umožňuje optimální kontaktní tlak ve středu síta a zaručuje pravidelné vytváření vrstvy i v případě velkých šablon. Pneumatické svorky nahoře a dole pro optimální upevnění rámů. Napínací jednotky lze bočně přizpůsobit požadované velikosti rámu. Upínací jednotky jsou ovládány nožním pedálem.

Specifikace:

• optimální manipulace pro velké formáty rámů (boční nakladač)
• 50 programů ovrstvení, 50 programů velikosti rámu
• nejvyšší přesnost; tolerance povlaku +/-1 mikron
• opce: sušení horkým vzduchem, systém čištění korýtka a IN-LINE řešení

GRÜNIG MY CLEANER - čistící špachtle

Specifikace:

• pro jednoduché a rychlé předčištění ovrstvovacích korýtek
• 3 funkce: stírání podélně, diagonálně a okraje korýtka
• tvarově odpovídá pro použití u G-COAT 400 & 401
• jednoduchá manipulace
• vyrobeno z odolného PU

GRÜNIG MY HANDYCOAT - ruční ovrstvovací korýtko

Specifikace:

• špičková kvalita a přesnost
• dva různé poloměry hrany korýtka, r = 0,50 / 1,00 mm
• ochranný kryt (ochrana před světlem a prachem)
• jednoduchá manipulace a snadné sestavení
• z eloxovaného hliníku

GRÜNIG G-COAT 401 - ovrstvovací korýtko

Požadavky na moderní tiskové šablony jsou den ode dne přísnější. Až donedávna bylo možné dosáhnout vysoce kvalitních sítotiskových šablon pouze použitím drahých kapilárních filmů. Nejmodernější osvětlovací systémy také vyžadují rovnoměrnou tloušťku vrstvy, bez níž by efektivní výroba nebyla možná. Z výše uvedených důvodů a na základě dlouholetých zkušeností v oblasti ovrstvovací techniky vyvinula firma Grünig zcela novou generaci korýtek G-COAT 401. Korýtko lze použít nejen jako ruční ovrstvovače, ale také na všech automatických ovrstvovacích strojích Grünig. Koncept je založen na modulárním systému složeném z několika jednotlivých prvků, které lze kombinovat podle příslušných požadavků a aplikací.

Specifikace:
